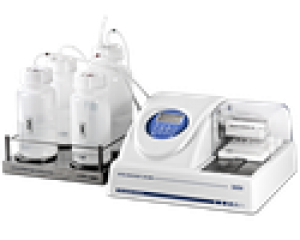

Прибор представляет собой полностью программируемое промывочное устройство для 96-ти луночных планшетов и держателя слайдов с биочипами «Fast Frame Multi-Slide Plate». Регулировка параметров заливки, замачивания, аспирации и встряхивания даёт возможность легко настроить систему как для обработки текущих типовых программ, так и для выполнения более сложных задач.
Прибор обеспечивает:
- Режим промывки
- Режим полоскания
- Режим перемешивания
- Прекрасная отмывка
- Возможность дополнительного перемешивания растворов во время выдержки между циклами работы
- Возможность использования планшетов различных фирм путем автоматической корректировки глубины опускания откачивающей гребенки (под различную глубину лунок планшета)
- Режим промывки как плоскодонных, так и круглодонных планшетов и стрипов
- Возможность создания собственных программ потребителя с изменяемыми параметрами
- Запоминание программ работы
Терминал контроля объема жидкости 4 CHW Logger предназначен для установки 3х емкостей промывочных растворов и одной емкости для слива. 4 CHW Logger снабжен весовым датчиком для определения степени заполнения емкостей.

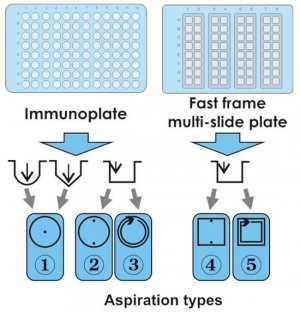

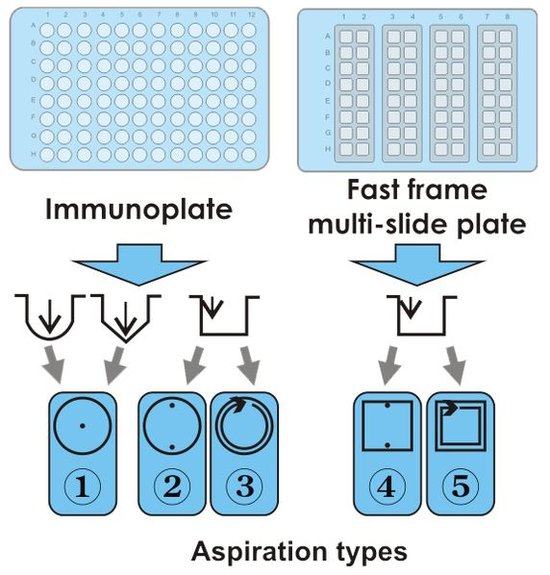

В вошере установлены 50 программы поделенные по типам аспирации (см. рисунок слева):
- Тип 1 (1.0–1.9) IPF96 U/V для круглодонных и V-образных планшетов, аспирация по 1 точке.
- Тип 2 (2.0–2.9) IPF96 FLAT-2 для плоскодонных планшетов, аспирация по 2 точкам.
- Тип 3 (3.0–3.9) IPF96 FLAT-C для плоскодонных планшетов, аспирация по окружности лунки.
- Тип 4 (4.0–4.9) FastFRAME-2 для держателя слайда «FAST Frame Multi-Slide Plate» с квадратной геометрией лунок, аспирация по 2 точкам.
- Тип 5 (5.0–5.9) FastFRAME-C для держателя слайда «FAST Frame Multi-Slide Plate» с квадратной геометрией лунок, аспирация по периметру лунки.
* - Держатель слайда FAST Frame Multi-Slide Plate (производитель Schleicher&Shuel) или аналогичный планшет от других производителей удерживающий стандартные 25 × 76 мм стеклянные слайды.
Прибор предназначен для использования в закрытых лабораторных помещениях при температурах от +10 до +35°C и относительной влажности воздуха до 80% при +25°С, линейно уменьшающейся до 50% при 35°C
| Минимальная доза |
25 мкл |
| Максимальная доза |
1600 мкл |
| Шаг дозировки |
25 мкл |
| Неравномерность дозировки жидкости |
±2,5% |
| Допускаемый остаток жидкости в лунке планшета |
не более 2 мкл |
| Количество одновременно отмываемых лунок |
8 |
| Количество циклов отмывки |
1–15 |
| Время отбора жидкости |
1–3 с |
| Время конечного отбора жидкости |
1–3 с |
| Три скорости налива/откачки |
+ |
| Макс. число каналов, задействованных в программе |
2 |
| Возможность промывания из трех буферов |
+ |
| Время замачивания |
0–300 с (шаг 10 с) |
| Время перемешивания |
0–150 с (шаг 5с) |
| Количество отмываемых рядов |
1 – 12 |
| Время однократной промывки планшета (300 мкл) |
не более 45 с |
| Количество программ |
50 |
| Перемещение планшета и промывочной гребенки |
автоматическое |
| Индикация режимов работ |
8-ми строчный ЖК дисплей |
| Размеры (Д×Ш×В) |
375 х 345 х 180 мм |
| Вес |
9,9 кг |
| Потребляемый ток / мощность |
12 В DC, 1.8 A / 22 Вт |
| Внешний блок питания |
вход. AC 100–240 В 50/60 Гц; выход. DC 12 В |
